Dinding penahan tanah berfungsi untuk menahan tanah dari kelongsoran. Beberapa tipe dinding penahan tanah adalah :
1. Dinding penahan tanah tipe gravitas
2. Dinding penahan tanah tipe kantilever
3. Dinding penahan tanah non konstruksi
Kali ini hanya dibahas dinding penahan tanah tipe gravitasi saja. Karena jenis ini yang sering diterapkan dalam pembangunan skala rumah tinggal.
Dinding penahan tanah tipe gravitasi pada umunya terbuat dari batu kali, yang kekuatannya hanya berdasar gaya gravitasi (tergantung pada beratnya sendiri). Sedikit tulangan beton kadang diberikan untuk mencegah retakan permukaan dinding akibat temperatur.
Banyak dinding penahan tanah sering tidak diperhitungkan dengan benar dimensinya, berdasarkan asumsi atau kira-kira saja.
Pada umunya dinding penahan tanah gravitasi berbentuk trapesium.

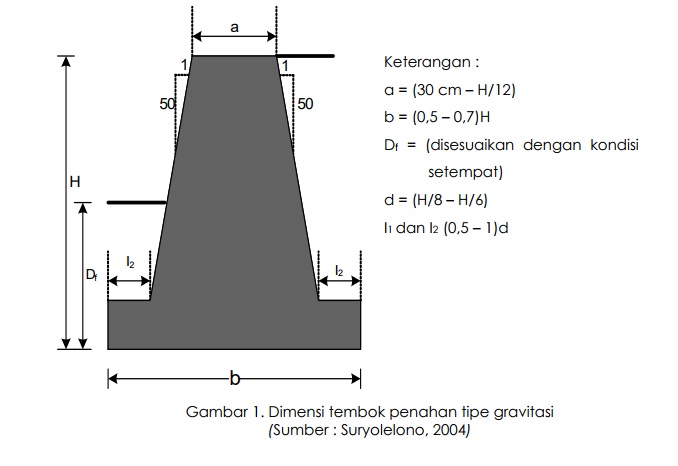

Untuk acuan dasar dimensi dinding penahan tanah dengan ketinggian H dapat dilihat pada gambar.
1. Lebar pelat dasar (B) diambil 0,5-0,7 H
2. Lebar bagian atas (a) diambil 30 cm - H/12
3. Tebal kaki (d) diambil H/8 - H/6
4. Lebar kaki dan tumit (l1 atau l2) diambil (0,5- 1)d
Mudah2an bisa membantu dalam membangun rumah anda.
Bagikan halaman ini bila bermanfaat.
Terima kasih.
CV.SENGKALING JAYA,
085106621132
Villa bukit Sengkaling AF/11 Malang
1. Dinding penahan tanah tipe gravitas
2. Dinding penahan tanah tipe kantilever
3. Dinding penahan tanah non konstruksi
Kali ini hanya dibahas dinding penahan tanah tipe gravitasi saja. Karena jenis ini yang sering diterapkan dalam pembangunan skala rumah tinggal.
Dinding penahan tanah tipe gravitasi pada umunya terbuat dari batu kali, yang kekuatannya hanya berdasar gaya gravitasi (tergantung pada beratnya sendiri). Sedikit tulangan beton kadang diberikan untuk mencegah retakan permukaan dinding akibat temperatur.
Banyak dinding penahan tanah sering tidak diperhitungkan dengan benar dimensinya, berdasarkan asumsi atau kira-kira saja.
Pada umunya dinding penahan tanah gravitasi berbentuk trapesium.
Untuk acuan dasar dimensi dinding penahan tanah dengan ketinggian H dapat dilihat pada gambar.
1. Lebar pelat dasar (B) diambil 0,5-0,7 H
2. Lebar bagian atas (a) diambil 30 cm - H/12
3. Tebal kaki (d) diambil H/8 - H/6
4. Lebar kaki dan tumit (l1 atau l2) diambil (0,5- 1)d
Apabila dinding penahan tanah tidak dihitung untuk menahan air, maka wajib dipasang pipa diameter 2.5 inchi agar tidak terjadi gaya horizontal yang diakibatkan oleh tekanan air. Pipa ini dipasang setiap jarak 1m arah horizontal maupun arah vertikal.
Kemiringan dinding penahan tanah adalah 3 ke arah vertikal dan 1 ke arah horizontal
